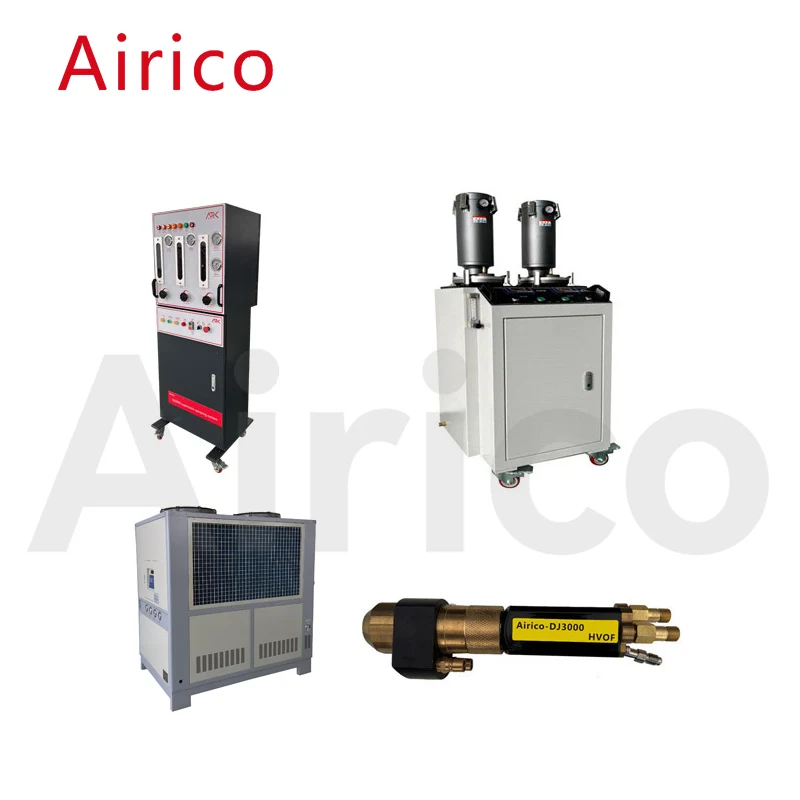

El sistema de pulverización de llama supersónica Airico-DJ3000 tiene niveles avanzados en comparación con productos extranjeros similares, con un rendimiento superior y fácil operación. Puede lograr la operación automatizada del proceso de pulverización, monitorear el sistema en tiempo real, controlar dinámicamente el proceso de trabajo de la pistola pulverizadora y responder inmediatamente a fallas del sistema.
|
Número |
Proyecto |
Parámetros básicos |
|
1 |
Fuente de alimentación de entrada |
monofásico AC220V、50hz |
|
2 |
Potencia de entrada |
300W |
|
3 |
Tipo de control |
Control PLC |
|
4 |
Tipo de gas y presión |
Propano 0.65Mpa |
|
5 |
Presión de oxígeno |
1,2 MPa |
|
6 |
Presión de aire |
0,8 MPa |
|
7 |
Presión de nitrógeno |
1,2 MPa |
|
8 |
Presión de hidrógeno |
0,3-0,4 MPa |
|
9 |
Dimensiones del gabinete de control |
600x600x1760mm |
|
10 |
Peso del gabinete de control |
130KG |
El alimentador supersónico de polvo para pulverización con llama de alta velocidad Airico-DJ3000 es un dispositivo que se utiliza para almacenar el polvo para pulverización y entregarlo a la pistola pulverizadora de acuerdo con los requisitos del proceso. Se utiliza gas nitrógeno como gas de alimentación de polvo y el polvo pulverizado se transporta a la salida del alimentador de polvo a través de la vibración de atomización del gas de alimentación de polvo. Sale del cubo de alimentación de polvo junto con el gas de alimentación de polvo y entra en la pistola pulverizadora. La velocidad de alimentación del polvo se puede ajustar ajustando el potenciómetro en el panel del gabinete de control.
|
Número |
Proyecto |
Parámetros básicos |
|
1 |
Método de entrega de polvo |
Raspador tipo neumático |
|
2 |
Capacidad de doble tubo |
6.0L |
|
3 |
Envío de gas en polvo |
Nitrógeno |
|
4 |
Presión de aire de entrega de polvo |
1,2-1,3 MPa |
|
5 |
Velocidad de alimentación de polvo |
0-160 g/minuto |
|
6 |
Precisión de entrega de polvo |
±1% |
|
7 |
Caudal de gas de suministro de polvo |
400-800L/hora |
|
8 |
Dimensiones externas del alimentador de polvo. |
500x460x1300mm |
|
9 |
Peso del alimentador de polvo |
50 kg |
El accionamiento del compresor dual reduce el volumen total de la máquina y aumenta su espacio; Se utiliza principalmente para enfriar eficazmente la boquilla y el anillo de sellado, logrando el propósito de prolongar la vida útil de la boquilla y el anillo de sellado.
|
Número |
Proyecto |
Parámetros básicos |
||
|
1 |
Apariencia de la unidad |
1330x780x1310mm |
||
|
2 |
Capacidad de agua circulante |
250 kg |
||
|
3 |
Capacidad de refrigeración |
32,2 KW |
||
|
4 |
Fluctuaciones en la temperatura del agua de salida. |
5 ℃ |
||
|
5 |
Fuente de alimentación |
3P AC380 50hz/60hz |
||
|
6 |
Compresor |
Compresor doble |
Origen: Daikin, Japón |
|
|
7 |
Presión de salida |
4-8KG ajustable |
Caudal de efluente |
4m³/h |
|
8 |
Bomba de circulación externa |
Potencia nominal 1,1 KW |
Corriente nominal 1.5A |
|
|
9 |
Cantidad de inyección de refrigerante |
11KG |
Medios de refrigeración |
F22 |
|
10 |
Potencia del ventilador |
85Wx2 |
||
|
11 |
Potencia de entrada total |
13,5 KW |
||
|
12 |
Peso |
450 kg |
||
La pistola pulverizadora de llama supersónica Airico-DJ3000 utiliza propano como combustible, oxígeno como gas auxiliar de combustión, aire y agua como carbón de refrigeración y nitrógeno como alimentación de polvo; La pistola pulverizadora puede funcionar de forma continua y estable durante mucho tiempo.
|
Número |
Proyecto |
Parámetros básicos |
|
1 |
velocidad de la llama |
2800 m/s |
|
2 |
Temperatura de la llama |
3200℃ |
|
3 |
Potencia de la pistola pulverizadora |
100KW (valor de conversión) |
|
4 |
Velocidad de las partículas de polvo |
550-650 m/s |
|
5 |
Método de enfriamiento |
Refrigeración por agua/refrigeración por aire |
|
6 |
Caudal de agua de refrigeración |
9,5 l/min |
|
7 |
Porosidad del recubrimiento |
<1% |
|
8 |
Fuerza de unión |
>70Mpa |
|
9 |
Tamaño de polvo adecuado para pulverizar |
5-120 µm |
|
10 |
Presión de gas (propano) |
0,65 MPa |
|
11 |
Presión de oxígeno |
1,1 MPa |
|
12 |
Presión de aireA |
0,75 MPa |
|
13 |
Presión de nitrógeno |
1,2 MPa |
|
14 |
Presión de hidrógeno |
0,35 MPa |
|
15 |
Dimensiones exteriores de la pistola pulverizadora |
420x230x50 |
|
16 |
Peso de la pistola pulverizadora |
2,8 kg |
