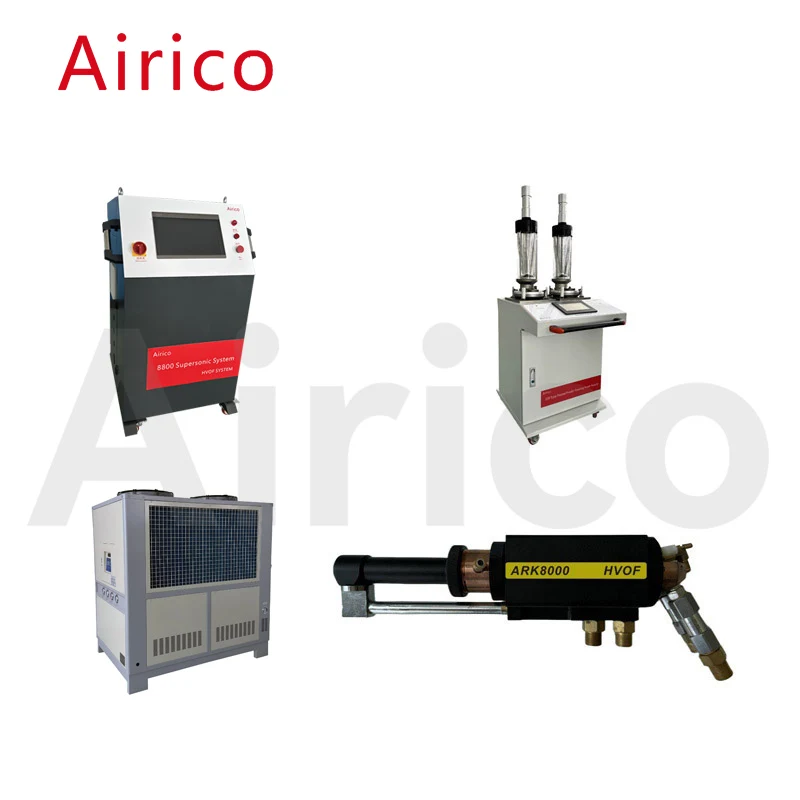

El gabinete de control del equipo de pulverización supersónica Airico-JP8800 es el centro de control del sistema. Utiliza la última tecnología para controlar automáticamente todo el sistema. Utiliza un terminal de control táctil que integra operación, configuración, ayuda, visualización, monitoreo de alarmas de fallas y procesos, lo que lo hace más cómodo de usar y más simple e intuitivo de operar.
|
Número |
Proyecto |
Parámetros básicos |
|
1 |
Tipo de control |
Control de pantalla táctil+MFC+control PLC |
|
2 |
Potencia de entrada |
550W |
|
3 |
Presión/caudal de queroseno |
1.3Mpa 22-24L/hora |
|
4 |
Presión/caudal de oxígeno |
1,6 MPa 25-40 m³/h |
|
5 |
Presión/caudal del gas portador |
0,35-0,4 MPa 1-1,4 m³/h |
|
6 |
Dimensiones exteriores del armario de control. |
500x550x1064mm |
|
7 |
Peso del armario de control |
59kg |
El alimentador supersónico de polvo para pulverización con llama de alta velocidad Airico-JP8800 es un dispositivo que se utiliza para almacenar el polvo para pulverización y entregarlo a la pistola pulverizadora de acuerdo con los requisitos del proceso; Utilizando nitrógeno o argón como gas de alimentación de polvo, el polvo pulverizado llega a la salida de polvo con la rotación del raspador de alimentación de polvo inferior y entra a la pistola pulverizadora junto con el gas de alimentación de polvo; La velocidad de alimentación del polvo se puede ajustar ajustando el potenciómetro en el panel del gabinete de control.
|
Número |
Proyecto |
Parámetros básicos |
|
1 |
Método de entrega de polvo |
Raspador tipo neumático |
|
2 |
Capacidad de doble tubo |
7.0L |
|
3 |
Envío de gas en polvo |
Nitrógeno o argón |
|
4 |
Presión de aire de entrega de polvo |
0,45 MPa |
|
5 |
Presión y caudal de nitrógeno |
0,6-1,0 MPa 1,0-1,4 m³/h |
|
6 |
Velocidad de alimentación de polvo |
0~150g/minuto |
|
7 |
Precisión de entrega de polvo |
±1% |
|
8 |
Dimensiones externas del gas de suministro de polvo. |
500x400x1300mm |
|
9 |
Peso del alimentador de polvo |
50 kg |
El accionamiento del compresor dual reduce el volumen total de la máquina y aumenta su espacio; Se utiliza principalmente para enfriar eficazmente la boquilla y el anillo de sellado, logrando el propósito de prolongar la vida útil de la boquilla y el anillo de sellado.
|
Número |
Proyecto |
Parámetros básicos |
||
|
1 |
Apariencia de la unidad |
2330x1000x1720（mm） |
||
|
2 |
Capacidad del tanque de agua circulante |
530L |
||
|
3 |
Capacidad de refrigeración |
76,8 KW |
||
|
4 |
Fluctuaciones en la temperatura del agua de salida. |
5-35℃ |
||
|
5 |
Fuente de alimentación |
3P AC380 50HZ/60HZ |
||
|
6 |
Compresor |
Compresor doble |
Origen: Sanyo, Japón |
|
|
7 |
Presión de salida |
4-10 KG ajustable |
Caudal de efluente |
6m³/h |
|
8 |
Bomba de circulación externa |
Potencia nominal 1,1 KW |
Corriente nominal |
1.5A |
|
9 |
Cantidad de inyección de refrigerante |
15kg |
Medios de refrigeración |
F22 |
|
10 |
Potencia del ventilador |
85Wx2 |
||
|
11 |
Potencia de entrada total |
26kW |
||
|
12 |
Peso |
1500KG |
||
La pistola pulverizadora de llama supersónica Airico-8000 utiliza queroseno refinado de aviación como combustible, oxígeno como gas de apoyo a la combustión, aire y agua como carbón de refrigeración y nitrógeno para la alimentación de polvo. La pistola pulverizadora puede funcionar de forma continua y estable durante mucho tiempo.
|
|
Proyecto |
Parámetros básicos |
|
1 |
velocidad de la llama |
2100 m/s |
|
2 |
Temperatura de la llama |
3000℃ |
|
3 |
Potencia de la pistola pulverizadora |
150KW (valor de conversión) |
|
4 |
Velocidad de las partículas de polvo |
1100 m/s |
|
5 |
Método de enfriamiento |
refrigeración por agua |
|
6 |
Caudal de agua de refrigeración |
9,5 l/min |
|
7 |
Porosidad del recubrimiento |
<1% |
|
8 |
Fuerza de unión |
>90Mpa |
|
9 |
Tamaño de polvo adecuado para pulverizar |
10-45 µm |
|
10 |
Presión de combustible |
1,2 MPa |
|
11 |
Presión de oxígeno |
1,6 MPa |
|
12 |
Presión de nitrógeno |
0,5 MPa |
|
13 |
Dimensiones exteriores de la pistola pulverizadora |
80x90x300mm |
|
14 |
Peso de la pistola pulverizadora |
4,8 kg |
