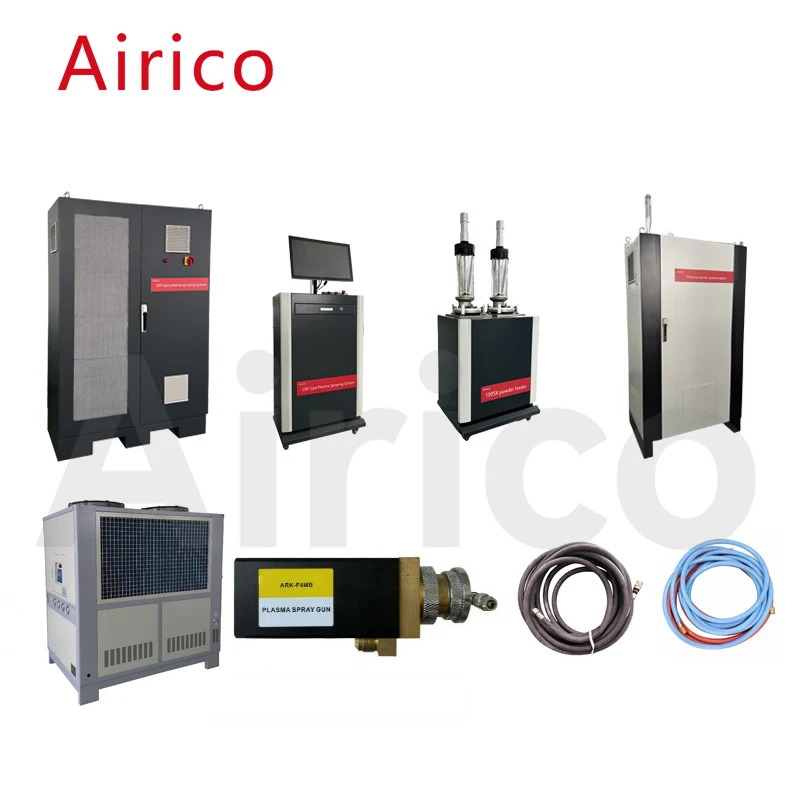

El gabinete de control Airico-100 es el centro de control del sistema de pulverización por plasma Airico-100. Todo el sistema de pulverización Airico-100 se puede automatizar controlando el armario de control. Y se pueden registrar los parámetros de pulverización de diferentes polvos. Técnicamente, todos los gases están controlados por un medidor de flujo másico de circuito cerrado, que resuelve el problema de la presión y el caudal inestables durante la operación, lo que da como resultado variaciones en el flujo y el voltaje de la llama de plasma, estabilizando así la potencia de salida. Modo de funcionamiento: control táctil.
|
Número |
Contenido del proyecto |
Parámetros básicos |
|
1 |
voltaje de entrada |
2P CA 220V 50Hz |
|
2 |
Potencia de entrada |
150V |
|
3 |
Tipo de control |
PLC+MFC+Pantalla táctil |
|
4 |
Tipo de gas principal y presión |
Nitrógeno, argón (0,7-0,8 Mpa) |
|
5 |
Tipo y presión del gas secundario |
Hidrógeno (0,4 Mpa) |
|
6 |
Presión de nitrógeno |
0,5 ~ 0,8 MPa |
|
7 |
Método de uso de gas |
Argón, argón+hidrógeno, nitrógeno, nitrógeno+hidrógeno |
|
8 |
Repetibilidad MFC |
±0,2% FS |
|
9 |
Precisión del MFC |
±1% FS |
|
10 |
Dimensiones exteriores |
1100x500x1850mm |
El alimentador de polvo del sistema de pulverización por plasma Airico-100 se utiliza para almacenar el polvo pulverizado y transportarlo a la pistola pulverizadora. El polvo se alimenta mediante vibración de atomización de nitrógeno y la velocidad de alimentación del polvo se puede ajustar a través del gabinete de control.
| Número | Proyecto | Parámetros básicos |
| 1 | Método de entrega de polvo | Raspador tipo neumático |
| 2 | Capacidad de doble tubo | 6.0L |
| 3 | Presión de aire de entrega de polvo | 1,1-1,3 MPa |
| 4 | Envío de gas en polvo | Nitrógeno |
| 5 | Velocidad de alimentación de polvo | 0~160g/minuto |
| 6 | Precisión de entrega de polvo | ±1% |
| 7 | Caudal de gas de suministro de polvo | 400-800L/hora |
| 8 | Alimentador de polvo Dimensiones exteriores | 500x460x1300mm |
| 9 | Peso del alimentador de polvo | 50 kg |
La fuente de alimentación del inversor de plasma proporciona energía CC para la pistola pulverizadora, utilizando módulos IGBT, control de módulo inteligente, módulos eléctricos enfriados por agua, arranque de arco suave, tamaño pequeño, alta eficiencia, bajo consumo de energía, buena disipación de calor, operación continua y bajo porcentaje de averías. Actualmente es una excelente fuente de energía de plasma en China.
| Número | Proyecto | Parámetros básicos |
| 1 | Fuente de alimentación de entrada | 3P CA 380 V, 50 Hz/60 Hz. |
| 2 | Potencia nominal de salida | 100kW |
| 3 | Tensión máxima sin carga | CC125V |
| 4 | Corriente de trabajo | 100-1000A |
| 5 | voltaje de trabajo | 30-125V |
| 6 | Precisión actual | 1% |
| 7 | Tasa de carga | 90% |
| 8 | Fuente de alimentación Dimensiones externas | 1510x1000x1070mm |
| 9 | Peso | 1600KG |
Mezclar el agua y la electricidad del equipo de plasma y enviarlo a la pistola pulverizadora. Al mismo tiempo, proporcione el voltaje de pulso de alta frecuencia requerido para que la pistola rociadora inicie el arco y detecte la temperatura del agua de retorno y la presión del agua de refrigeración de la pistola rociadora. Es ligero, flexible y fácil de arrastrar. Buen rendimiento de inicio de arco, reduciendo el choque de corriente instantáneo cuando la boquilla inicia un arco.
| Número | Proyecto | Parámetros básicos |
| 1 | voltaje de entrada | CA 220 V 50 Hz/60 Hz. |
| 2 | potencia nominal | 250W |
| 3 | modo de control | control externo |
| 4 | Tensión de salida de alta frecuencia | AC2500-3000 |
| 5 | Dimensiones exteriores | 610x480x340mm |
| 6 | Peso | 30KG |
El accionamiento del compresor dual reduce el volumen total de la máquina y aumenta su espacio; Se utiliza principalmente para lograr un enfriamiento efectivo de la pistola rociadora y prolongar la vida útil de la boquilla.
| Número | Proyecto | Parámetros básicos | ||
| 1 | Apariencia de la unidad | 1330x780x1310mm | ||
| 2 | Capacidad del tanque de agua circulante | 250 kg | ||
| 3 | Capacidad de refrigeración | 32,2 KW | ||
| 4 | Fluctuaciones en el agua de salida. temperatura |
5 ℃ | ||
| 5 | Fuente de alimentación | 3P AC380 50Hz/60Hz | ||
| 6 | Compresor | Compresor doble | Origen: Sanyo, Japón | |
| 7 | Presión de salida | 4-8KG ajustable | Flujo de efluentes tasa |
4m3/hora |
| 8 | Bomba de circulación externa | potencia nominal 1,1 KW |
Corriente nominal 1,5 A. | |
| 9 | Cantidad de inyección de refrigerante | 11 kilos | Refrigeración medios de comunicación |
F22 |
| 10 | Potencia del ventilador | 85Wx2 | ||
| 11 | Potencia de entrada total | 13,5 KW | ||
| 12 | Peso | 450 kg | ||
El equipo de pulverización por plasma Airico-F4MB está equipado con una pistola pulverizadora con una potencia nominal alta y la potencia de salida máxima alcanza los 80 KW. En el trabajo de producción, puede mejorar la eficiencia de la producción, acortar el tiempo de pulverización y reducir los costos de procesamiento. Su estructura estándar puede reemplazar rápidamente una variedad de hardware, como diferentes boquillas, electrodos y puertos de alimentación de polvo que se pueden seleccionar para satisfacer las necesidades de pulverización de diferentes materiales.
| Número | Proyecto | Parámetros básicos |
| 1 | Potencia nominal de salida | 60kW |
| 2 | Corriente nominal | 100-1000A |
| 3 | voltaje de trabajo | 30-100V |
| 4 | Dimensiones exteriores | 80x75x190mm |
| 5 | Peso | 3,5 kg |
